Infrarød heisdørdetektor THY-LC-917
| Produktnavn | Lysgardin i heisen |
| Åpen vei | Sideåpen eller midtåpen |
| Spenning | AC220V, AC110V, DC24V |
| Antall dioder | 17, 32 |
| Antall bjelker | 94–33 bjelker, 154–94 bjelker |
1. Med selvkontrollfunksjon, konvensjonell utgang for strømboks og selvkontrollutgang
2. Bestått tyske TÜV-tester og overholder relaterte internasjonale standarder
3. Dvalefunksjon, forleng produktets levetid
4. Ta i bruk ny teknologi, PCB med sterk korrosjonsbestandighet og sterk felttilpasning, stabil og pålitelig
5. Vakkert utseende design, enkel installasjon, egnet for de fleste heiser
6. Avansert teknikk og utstyr, pålitelige SMT-overflatepolstringsteknikker
7. Valgfritt for brukere å velge NPN/PNP-utgang (transistorutgang) uten strømforsyningsboks
Heislysgardiner er en sikkerhetsinnretning for heisdøren som er laget etter prinsippet om fotoelektrisk induksjon. Den er egnet for alle heiser og beskytter sikkerheten til passasjerer som går inn og ut av heisen. Heislysgardinen består av tre deler: infrarøde sendere og mottakere installert på begge sider av heisstoldøren, og spesielle fleksible kabler. Av hensyn til miljøvern og energisparing har flere og flere heiser utelatt strømforsyningsbokser. Noen merker av lysgardiner må bruke strømforsyningsbokser på grunn av deres dårlige immunitet mot elektromagnetisk interferens. Men med populariseringen av konseptet med grønne heiser, er lysgardiner uten strømforsyningsbokser en trend. Fordi prosessen med å konvertere 220V til 24V er bundet til å miste mye energi.
THY-LC-917 lysgardin er utstyrt med et CPU-styrt dynamisk skannings-LED-lysrør på det konvensjonelle lysgardinet. Den båndformede tofargede LED-en viser tilstanden til lysgardinets beskyttelsesområde, slik at lysgardinet har en mer visuell effekt på den normale beskyttelsesfunksjonen. Mer humant.

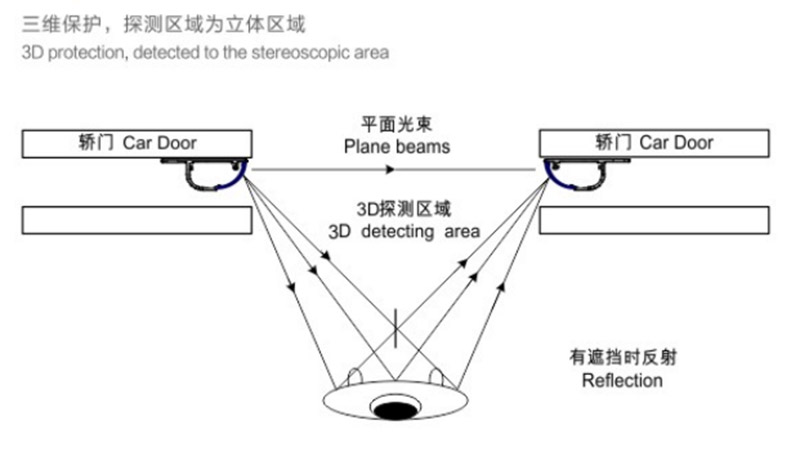

Det er flere infrarøde emitterende rør i den emitterende enden av lysgardinen. Under kontroll av MCU-en slås emitterende og mottakende rør på i rekkefølge, og lyset som sendes ut fra ett emitterende hode mottas av flere mottakerhoder for å danne en flerkanals skanning. Gjennom denne kontinuerlige skanningen av bildørområdet fra topp til bunn dannes et tett infrarødt beskyttelseslysgardin. Når en av strålene blokkeres, fordi den fotoelektriske konverteringen ikke kan realiseres, vurderer lysgardinen at det er en hindring, og sender derfor ut et avbruddssignal. Dette avbruddssignalet kan være et brytersignal eller et høyt og lavt nivåsignal. Etter at kontrollsystemet mottar signalet fra lysgardinen, sender det umiddelbart ut døråpningssignalet, og bildøren stopper lukking og åpner i revers. Heisdøren kan lukkes normalt etter at passasjerer eller hindringer forlater varslingsområdet, for å oppnå formålet med sikkerhetsbeskyttelse. Unngå ulykker med personer som sitter fast i heiser.
1. Mobil installasjon av sender og mottaker
Mobil installasjon av lysgardin refererer til installasjon og bruk av lysgardinens sender, mottaker, eller en av disse som er festet på bildøren og beveger seg med bildøren. Under normale omstendigheter er senderen og mottakeren festet på bildørens brettkant.
Installasjonsmetoden for sidedøren er å feste lysgardinen på heiskabinen og den brettbare kanten av bildøren med skruer.
Installasjonsmetoden for den midtdelte døren er å feste lysgardinen på foldekanten av heiskjøfondøren med skruer.

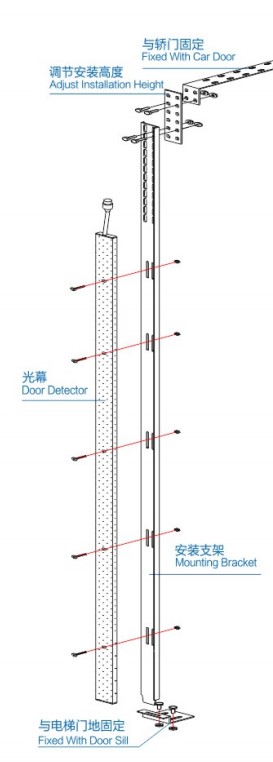

2. Fast installasjon av sender og mottaker
Fast installasjon av lysgardin refererer til installasjon og bruk av lysgardinens sender og mottaker festet på enden av bildørens terskel gjennom en fast brakett. Senderen og mottakeren kan ikke bevege seg med bildøren.
