Permanentmagnetisk synkron girløs trekkmaskin THY-TM-K200

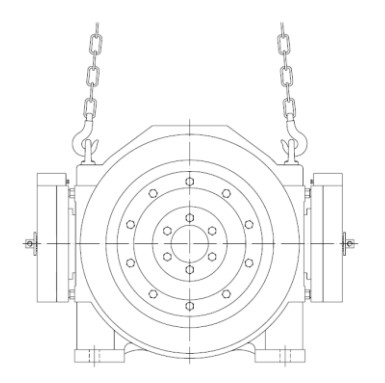

Løftediagram
| Spenning | 380V |
| Tauing | 2:1/4:1 |
| Bremse | DC110V 2×1,3A |
| Vekt | 350 kg |
| Maks. statisk belastning | 4000 kg |
1. Rask levering
2. Transaksjonen er bare begynnelsen, tjenesten slutter aldri
3. Type: Trekkmaskin THY-TM-K200
4. Vi kan tilby synkrone og asynkrone trekkmaskiner fra TORINDRIVE, MONADRIVE, MONTANARI, FAXI, SYLG og andre merker.
5. Tillit er lykke! Jeg vil aldri svikte din tillit!
Design og produksjon av THY-TM-K200 permanentmagnet synkron girløs heistrekkmaskin er i samsvar med "GB7588-2003-Sikkerhetskode for heisproduksjon og -installasjon", "EN81-1: 1998-Sikkerhetsregler for heiskonstruksjon og -installasjon", "GB/ De relevante forskriftene i T24478-2009-Heistrekkmaskin. Trekkmaskinen består av en permanentmagnet synkronmotor, et trekkhjul og et bremsesystem. Ved å bruke høytytende permanentmagnetmaterialer og en spesiell motorstruktur har den egenskapene lav hastighet og stort dreiemoment. K-serien har en ytre rotorstruktur, og bremsesystemet er en blokkbremsstruktur. Trekkhjulet og bremsehjulet er koaksialt fast koblet og installert direkte på akselforlengelsesenden av motoren. Bremsen er utstyrt med en mikrobryter for å overvåke bremsesituasjonen. Når bremsen åpnes, lukkes den normalt åpne kontakten til mikrobryteren. Den er egnet for heiser med maskinrom og heiser uten maskinrom. Trekkforholdet er 2:1 og 4:1, den nominelle belastningen er 630 kg ~ 1150 kg, nominell hastighet er 0,5 ~ 2,5 m/s, og trekkskivens diameter kan være 400 mm og 450 mm. Hver trekkmaskin gjennomgår streng kvalitetsinspeksjon før den forlater fabrikken for å sikre produktets kvalitet og ytelse.
1.Installasjon av trekkmaskin
• Før du installerer trekkmaskinen, må du sørge for at installasjonsrammen og fundamentet er i god stand.
• Når du heiser trekkmaskinen, bruk heiseringen eller hullet på trekkmaskinens kropp.
• Sørg for å løfte vertikalt, og vinkelen mellom de to krokene må være mindre enn 90°.
• Monteringsplanet til trekkmaskinen må være i vater, og det må finnes tilsvarende vibrasjonsreduserende tiltak.
• Ståltauet som henger og den tilhørende lasten skal passere vertikalt gjennom midtplanet på trekkskiven.
• Sørg for at overflaten på rammen der trekkmaskinen er installert er flat, og at det maksimale tillatte avviket er 0,1 mm.
• Håndhjulet til maskinrommet er nederst til venstre på baksiden av hovedenheten. Vær oppmerksom på rammens inngrep.
• Boltene for festing av trekkmaskinen er av størrelsen montert med fothull, og det brukes bolter med styrke 8,8.
• Vanligvis er trekkmaskinen utstyrt med en anti-hoppstang og et beskyttelsesdeksel. Vennligst monter den på nytt etter at du har montert ståltauet.
2.Feilsøking av trekkmaskin
• Igangkjøring av trekkmaskinen må utføres av profesjonelle og opplærte teknikere.
• Trekkmaskinen kan vibrere under feilsøking. Sørg for å fikse trekkmaskinen på en pålitelig måte før feilsøking.
• For at trekkmaskinen skal kjøre problemfritt, må du stille inn omformeren i henhold til dataene på merkeplaten og utføre selvlæring.
• Hvis selvlæringsfunksjonen brukes, må ståltauet kobles fra og bremsen aktiveres og fungerer normalt.
• Giverens opprinnelse skal selvlæres minst tre ganger, og avviket fra den selvlærende vinkelverdien skal være innenfor 5 grader.
3.Trekkmaskinen kjører
• Kjør først fremover- og bakoverrotasjon med lav hastighet (inspeksjonshastighet) for å bekrefte om systemet fungerer normalt.
• Kjør med variabel hastighet i en viss tidsperiode mens du overvåker om driftsstrømmen er innenfor et rimelig område.
• Når heisen kjører med nominell heishastighet, kan justeringen av heisstolkomforten stilles inn i henhold til de tilsvarende parameterne til omformeren.
