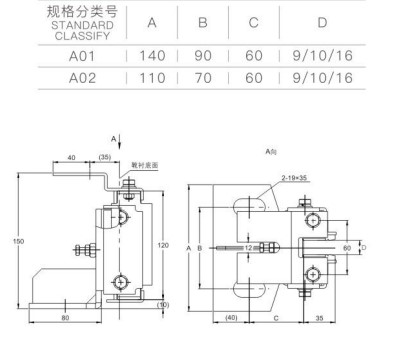

Glidesko brukes til vanlige passasjerheiser THY-GS-029
| Nominell hastighet | ≤1,75 m/s |
| Positiv kraft | 1050N |
| Gjevingskraft | 650N |
| Match styreskinnen | 9, 10, 15, 88, 16 |
| Gjelder for sidekapslene |
THY-GS-029 Mitsubishi glidesko monteres under sikkerhetsutstyrssetet på den øvre bjelken av heisstolen og bunnen av heisstolen. Vanligvis er det fire av hver del, som sikrer at heisstolen går opp og ned langs styreskinnen. Brukes hovedsakelig for heiser med en nominell hastighet under 1,75 m/s. Denne styreskoen består hovedsakelig av skoforing, skosete, oljekoppholder, kompresjonsfjær og gummideler. Skosetet har tilstrekkelig styrke og stivhet, og har god vibrasjonsdemping. Skosetet er vanligvis laget av grått støpejern; fordi platesveisestrukturen er enkel å produsere, brukes også platesveisestrukturen ofte. Mansjettforingen har forskjellige bredder på 9-16 mm, noe som er praktisk for brukere å velge i henhold til bredden på styreskinnen. Den er laget av svært slitesterk polyuretan. For å forbedre glideevnen og redusere friksjonen mellom skoforingen og styreskinnen, kreves det smøreolje, så det er en brakett for å plassere oljekoppen på styreskoen. Smøreoljen i oljeboksen er jevnt belagt på arbeidsflaten til føringsskinnen gjennom filten for å oppnå formålet med automatisk smøring.
Før du monterer føringsskoen, skru først justeringsmutteren slik at gapet X mellom braketten og gummiputen er 1 mm. Etter at du har montert føringsskoen, løsne justeringsmutteren slik at gapet Y mellom justeringsmutteren og brakettens overflate er omtrent 2~4 mm. Gapet X bør også være mellom 1~2,5 mm. Stram deretter festemutteren. Etter justering i henhold til de foregående trinnene, kan du observere tettheten til føringsskoene ved å riste bilen passende, det vil si at føringsskoene og føringsskinnene er i grunnleggende kontakt, men ikke for stramt. Samtidig kan føringsskoens monteringstilstand finjusteres i henhold til koordinasjonstilstanden mellom føringssko og føringsskinne på dette tidspunktet.
